一、产品特点及说明

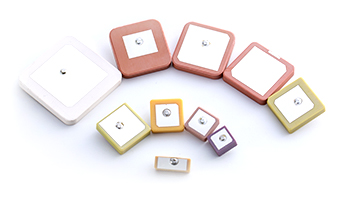

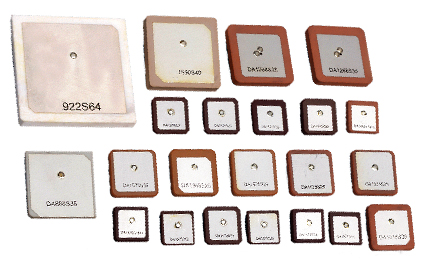

陶瓷天线（也称介质天线、GPS/BD天线）是一种以陶瓷材料为介质基板的小型化天线，起发射信号和接收信号的作用，是利用陶瓷材料的介电常数远高于普通PCB板的介电常数，来缩小天线的尺寸，同时保证良好的电气性能。陶瓷天线广泛应用于小型化、高性能的场景的无线通信领域中的器件。 陶瓷天线具有增益高、方向性好、稳定性好、抗干扰能力强、环境适应性好、体积小、容易积成等优点。但是也存在成本较高、带宽较窄、安装要求苛刻等不足之处，更适合对尺寸和可靠性要求严苛的场景。
二、产品型号及参数
| 型号 | 频率（MHz） | 带宽（MHz）min | 增益（dBi） | 尺寸（mm） | 应用 |
XA0115A
| 1268.52 | ≥ 20 | 2.0 | 31 * 31 * 6.5 | BD B3 |
XA0085A
| 1561.098 ± 2.046 | ≥ 10 | 2.0 | 18 * 18 * 2 | BD B1 |
XA1568S25T4
| 1568 ± 2 | ≥ 10 | 3.0 | 25 * 25 * 4 | BD L1 |
XA0103A
| 1568 ± 2 | ≥ 10 | 2.0 | 25 * 25 * 4 | GPS L1 BD B1 |
XA0104A
| 1568 ± 2 | ≥ 10 | 2.0 | 25 * 25 * 6 | GPS L1 BD B1 |
XA1575S10T4
| 1575.42 ± 1.023 | ≥ 5 | 0 | 10 * 10 * 4 | GPS L1 |
XA1590S18T4
| 1590 ± 2 | ≥ 10 | 1.5 | 18 * 18 * 4 | GPS L1 + GLONASS L1 |
XA1616S18T4
| 1616 ± 2 | ≥ 10 | 2.0 | 18 * 18 * 4 | BD L波段 |
XA2492S18T4
| 2492 ± 2 | ≥ 20 | 2.5 | 18 * 18 * 4 | BD S波段 |
| 表中型号及参数仅供参考，具体参数以实际产品测试为准，也根据用户需要定制产品 |
三、注意事项及用途
陶瓷天线因其独特的性能优势而被广泛应用于卫星导航、物联网、短距离无线通讯、车载电子、射频识别、测绘、导航、时间同步、等领域，成为高精度定位和微型无线设备的优选方案。安装时，需要一个完整的接地平面，并且要远离金属物体和噪声干扰源，否则性能会大打折扣。 运输时不要剧烈碰撞，以免内部的陶瓷块发生破裂。清洗时建议用酒精擦试。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。 本公司可定制介质常数为6~130全系列，尺寸为10mm~150mm,频率范围为0.4~4GHz,温度范围为-90 ℃~ 1000 ℃的陶瓷天线。该系列产品属于定制性较强的产品、设计灵活，可根据用户要求来定制。 本公司定制定制GPS/BD 有源陶瓷天线，陶瓷天线模组、GPS陶瓷天线，北斗陶瓷天线。
